Высоковольтные испытательные установки УПУ-21, УПУ-21/2

Печать

Описание

Выходные напряжения (пост., перем.): (УПУ-21 0-3 кВ, УПУ-21/1 0-2 кВ, УПУ-21/2 0-3 кВ), (УПУ-21 0 -10 кВ, УПУ-21/1 0 - 5 кВ, УПУ-21/2 0 -10 кВ)
Ток срабатывания защиты: (УПУ-21 ≤50 мА, УПУ-21/1 ≥100 мА, УПУ-21/2 ≥100 мА)
Выходная мощность: (УПУ-21 500 Вт, УПУ-21/1 500 Вт, УПУ-21/2 1000 Вт)
Погрешность установки напряжения: (УПУ-21 ≤ ±4%, УПУ-21/1 ≤ ±3% , УПУ-21/2 ≤ ±3%)
Пульсации напряжения ≤5%
Измерение тока утечки 0 - 100 мкА
Габариты 280х480х475 мм
Масса 36 кг, 42 кг - для УПУ-21/2
Питание ~220 В

айтом.

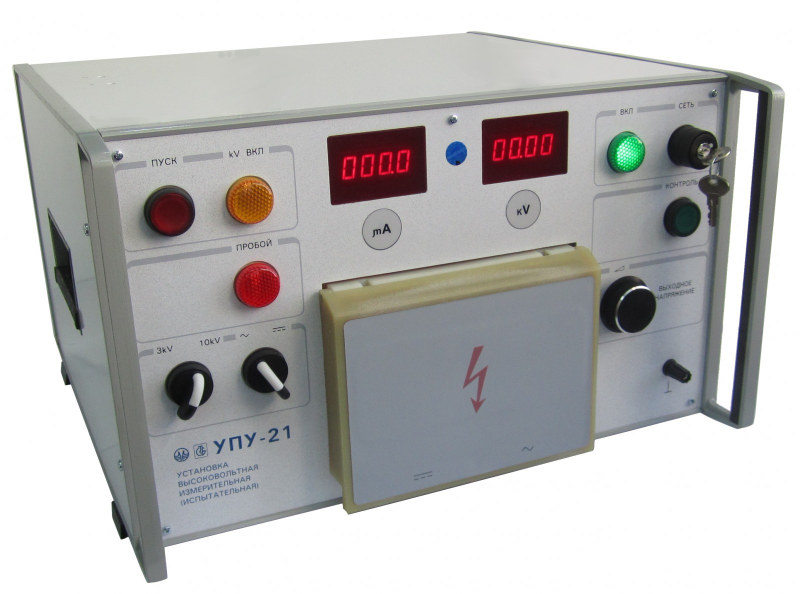

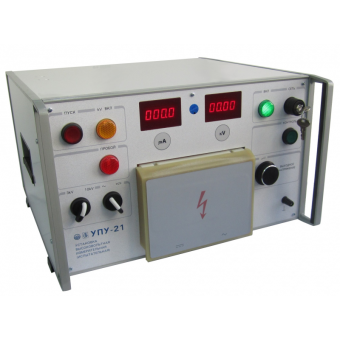

Высоковольтные измерительные (испытательные) установки УПУ-21
УПУ-21-напряжение 10 кВ, ток 50 мА, мощность 500 Вт;
УПУ-21/1- напряжение 5 кВ, ток 100 мА, мощность 500 Вт;
УПУ-21/2- напряжение 10 кВ, ток 100 мА, мощность 1000 Вт;

Высоковольтные испытательные установки предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, а также для оценки тока утечки изоляции испытываемых объектов по постоянному току

Характеристики

Выходное постоянное напряжение	0 - 3 кВ; 0 - 10 кВ
Выходное переменное напряжение	0 - 3 кВ; 0 - 10 кВ
Измерение тока утечки	от 0 до 100 мкА
Амплитудное значение пульсаций выходного напряжения относительно установленного напряжения при токе нагрузке 1 мA	≤ 5%
Погрешность установки выходного напряжения	≤ 4%
Ток срабатывания защиты	до 50 мА
Выходная мощность	500 Вт
Габаритные размеры (HxWxD)	280х480х475 мм
Масса	36 кг
Условия эксплуатации :
Рабочая температура	от +5 до + 40 °С
Влажность	80% при 25 °С
