Осциллограф С1-167/2

Печать

Описание

Параметры осциллографа идентичны С1-167

Параметры мультиметра:

  • диапазон U пост. U перем.: 1 мВ–500 В
  • Погрешность 0,1% (U пост); 0,3%–1% (U перем. 40 Гц–100 кГц)
  • Диапазон I пост., I перем.: 1 мА–2 А
  • Погрешность: 0,25% (I пост.); 0,5% (I перем. 40 Гц–5 кГц)
  • Диапазон R: 1 Ом–1 МОм
  • Погрешность R: 0,2%
  • Индикатор 3,5 разряда
  • Автоматический выбор пределов

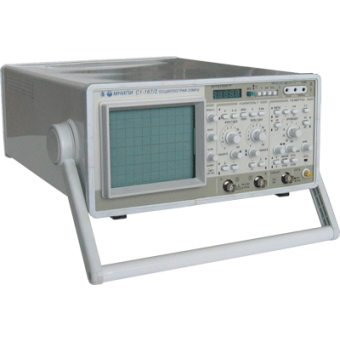

Универсальный аналоговый осциллограф С1-167/2

Осциллографические характеристики как у С1-167

Встроенный мультиметр (3,5 разряда, СИД)

Uпост, Uперем., Iпост, Iперем., R

С1-167/2 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0 - 25 МГц со встроенным мультиметром, измеряющим напряжение и силу постоянного тока, среднее квадратическое значение напряжения и силы переменного тока, электрическое сопротивление постоянному току. Может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.

Характеристики

Вертикальное отклонение
:
Число каналов 2
Полоса пропускания 0-25 мГц
Коэффициенты отклонения 2 мВ/дел-10 В/дел (шаг 1-2-5)
Погрешность установки ± 3%
Время нарастания ПХ <= 14 нсек
Входной импеданс 1 МОм/23 пФ, с делителем 1:10-10 МОм/12 пФ
с открытым входом <=110 В
с закрытым входом <=110 В
с делителем 1:10 <= 250 В

Документы

Размер 52,25 КБ
