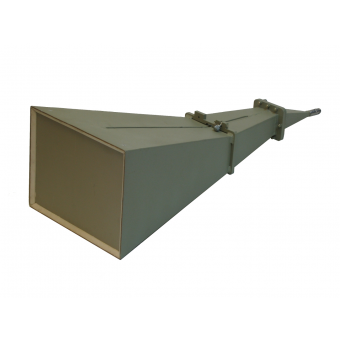

Антэна вымяральная П6-23М

Хит
Печать

Описание

  • Працоўны дыяпазон частот - 0,85 – 17,44 ГГц
  • Хвалевы супраціў ўваходу - 50 Ом
  • Каэфіцыент стаялай хвалі (КCХ) ўваходу ≤ 1.7
  • Ўзров.сігналу пры артаган.палярыз. - ≤ – 25 дБ
  • Ўзровень бакавых пялёсткаў - ≤ – 10 дБ
  • Мяжа дадатк. адноснай хібнасці эфектыўнай плошчы А0эф. ≤ ± 15 %
  • Габарытныя памеры - 936х416х320 мм
  • Маса - 26,0 кг
  • Прац. ўмовы эксплуатацыі –50 ≤ t° ≤ +60°С RH – 95 % пры t° = 35°С Рмін.= 60 кПа (460 мм рт.ст.)
  • Антэна можа пастаўляцца з апорна-паваротнай прыладай (трыногай) і без яе

Вымяральная антэна П6-23М уяўляе сабой рупорна-лінзаваю антэну са стандартным кааксіяльным уваходам.
 Антэна прызначана для вымярэння шчыльнасці патоку энергіі, стварэння электрамагнітнага поля з зададзенай шчыльнасцю, вымярэння параметраў антэн розных тыпаў, маніторынгу электрамагнітнай абстаноўкі. Антэна па ўмовах эксплуатацыі ставіцца да групы 1.7 кліматычнага выканання  УХЛ ГОСТ У 20.39.304-76.

 Антэна можа камплектавацца трыногай або апорна-паваротнай прыладай (АПП), якія забяспечваюць арыентацыю антэны па азімуце, куце месцы і плоскасці палярызацыі і вышыні. Дакладнасць ўстаноўкі вугламесных каардынатаў трыногі не менш за 1 °, АПП - не менш за 0,1 °. Вышыня ўстаноўкі антэны ад 1,4 да 2,5 м.
Да антэны можа надавацца кабель даўжынёй 2 м з паслабленнем не больш за 5 дб на верхняй працоунай частаце антэны.

Характеристики

Диапазон частот (0,85 - 17,44) ГГц
Коэффициент стоячей волны (КСВ) < 1,7
Эффективная площадь не менее в диапазоне частот - от 0,85 до 15 ГГц > 150 см2 - от 15 до 17,44 ГГц > 110 см2
Предел допускаемой погрешности эффективной площади в диапазоне частот, не более -от 0,85 до 8,5 ГГц ± 20% - от 8,5 до 17,44 ГГц ± 15%
Уровень сигнала ортогональной поляризации -25 дБ
Уровень боковых лепестков, не более -10 дБ
Температура окружающего воздуха -50°С - 50°С
Габбаритные размеры (HxWxD) 887х351х265 мм
Масса 6,8 кг
