Описание

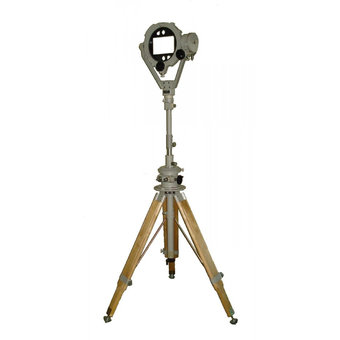

ОПУ прызначана для арыентацыі вымяральных антэн па азімутальнам куце, куце месцы і куце плоскасці палярызацыі ў лабараторных, завадскіх і палявых умовах.
- Кут павароту па азімуце ад 0° да 360° з адлікам 0,1°
- Кут павароту па куце месца ад мінус 30° да плюс 90° з адлікам 0,1°
- Кут павароту плоскасці палярызацыі ад мінус 95° да плюс 95° з адлікам 1°
- Вышыня ўстаноўкі восі механізму арыентацыі ад 1,35 да 2,5 м. Заўвага - Максімальная вышыня вызначана пры ўсталяванай стойцы, цалкам высунутым плыўным механізме ўздыму і цалкам вылучаных да ўпора нагах, рассунутых на кут 30° да восі азімутальнага механізму.
- Плаўная рэгуліроўка вышыні восі механізму арыентацыі 0,25 м
- Па трываласці пры кліматычных і механічных уздзеяннях прылада апорна-паваротная (ОПУ) адпавядае нормам групы 6 ГОСТ 22261-94
- Габарытныя памеры ОПУ - 1687х2500 (прыведзены ў разгорнутым стане пры максімальнай вышыні. Памер Ø1687 – дыяметр апісанай акружнасці па вяршынях трыкутніка, займанага ОПУ на гарызантальнай пляцоўцы)
- Рабочыя ўмовы эксплуатацыі ОПУ:
тэмпература навакольнага паветра ад мінус 50 да плюс 60° С - Маса ОПУ – 19,5 кг
