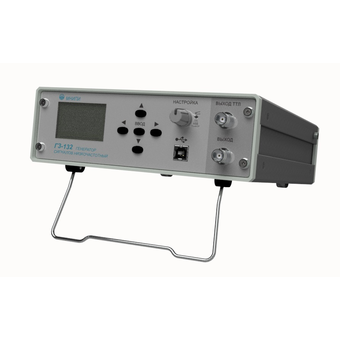

Генератар сігналаў нізкачашчынны Г3-132

Форма сігналу                                                                     сінусоідная, прастакутная (ТТЛ)

Дыяпазон частот                                                                 ад 1 Гц да 10 МГц

Хібнасць ўстаноўкі частоты                                              ±0,02%

Нестабільнасць частоты                                                     ±0,01% за 15 мін

Амплітуда сігналу                                                              ±2,5 В на нагрузцы 50 Ом

±5 В без нагрузкі

Межы рэгулявання ўзроўню выхаднога сігналу         ад 2 мВ да 1,85 В (скз) на нагрузцы 50 Ом

ад 4 мВ да 3,75 В (скз) без нагрузкі

Нераўнамернасць ўзроўню сігналу сігнал                       ±5% на частотах ад 0,1 да 10 Гц

адносна 1 кГц                                                                      ±2% на частотах ад 10 Гц да 1 МГц

                                                                                              ±10% на частотах ад 1 до 10 МГц

Каэфіцыент гарамонік                                                        ±0,2% на частотах ад 10 да 100 Гц

±0,07% на частотах ад 100 Гц да 20 кГц

±0,2% на частотах ад 20 да 120 кГц

±1% на частотах ад 120 кГц да 1 МГц

±4% на частотах ад 1 да 10 МГц

Параметры сігналу прастакутнай (ТТЛ) формы              лог. «1» 2,4 В; лог. «0» ≤ 0,4 В

працягласць фронту, зрэзу не больш 100 нс

Дыяпазон працоўных тэмператур                                 ад мінус 10 °С да + 40 °С

Сілкаванне                                                                           ~230 В, 50 Гц; 10 В∙А

Габарыты; маса                                                                   210×71×255 мм; 2 кг
