Измерители параметров полупроводниковых приборов ИППП-1

Печать

4-канальная автоматизированная система для измерений параметров полупроводников (в т.ч. тест-структур на пластинах)
Исследование ВАХ 2-х, 3-х, 4-полюсников
Параметры каждого канала Источник/измеритель:- U: ±2 В, ±30 В (200 мА),
±120 В (±10 мА), I: ±20, ±200 нА, ±2, ±20, ±200 мкА, ±2, ±10мА, (±120В), ±20,
±200 мА ( ±30В)
Погрешность источника и измерителя U, I ±0,5%
Чувствительность измерителя U/I: 10 мкВ/0,1 пА
Графики, таблицы, тексты, базы данных
Интерфейс RS-232C, ПО для компьютера
Габариты, масса: 450х266х444 мм, 23 кг
Питание: ~220 В, 120 ВА

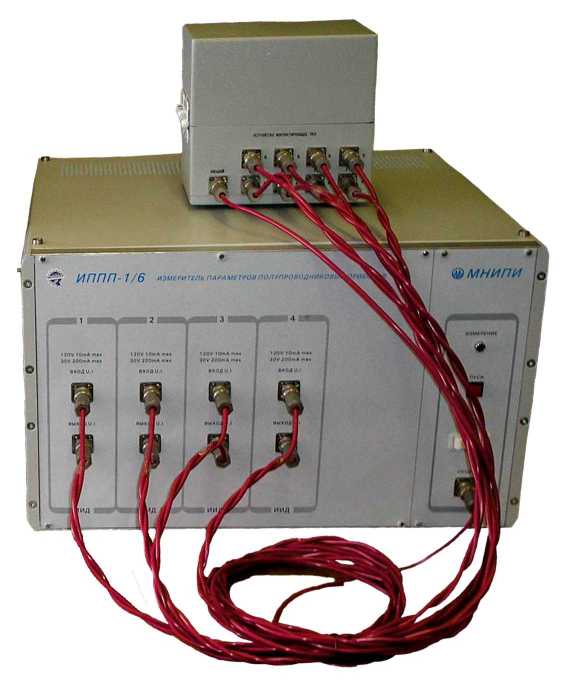

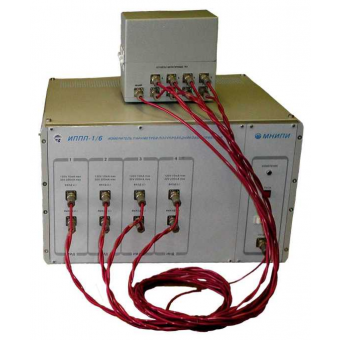

Измеритель параметров полупроводниковых приборов ИППП-1

Измерение параметров полупроводниковых приборов (ППП) и контроль тест-структур на пластинах в процессе их производства, анализ брака.
Синхронизация измерений с другими, используемыми в испытаниях, измерительными устройствами.
Ограничение тока и напряжения на измеряемом объекте по установленному порогу.
Курсорные измерения.
Представление ВАХ в виде графиков и таблиц на экране персонального компъютера (ПК).
Вычисление расчётных параметров ППП и их функциональных зависимостей по результатам измерений.
Документирование и передача результатов измерений параметров ППП в электронном виде по локальной сети предприятия.
Формирование отчёта о полученных результатах.
Создание баз данных стандартных тестов по изделиям.
Работа с анализатором не требует специальных знаний в области программирования.

Количество каналов, шт	от одного до четырёх
Диапазоны формирования/измерения напряжений каждого канала, В	±2 В; ±30 В (до ±200мА) и ±120 В (до ±10мА)
Погрешность установки/измерения напряжения, %	0,5 %
Диапазоны формирования/измерения тока каждого канала, мА	±0,00002мА; ±0,0002 мА; ±0,002 мА; ±0,02 мА; ±0,2 мА; ±2 мА; ±20 мА (до ±120 В) и ±200 мА (до ±30В)
Погрешность установки/измерения тока, %	0,5 %
