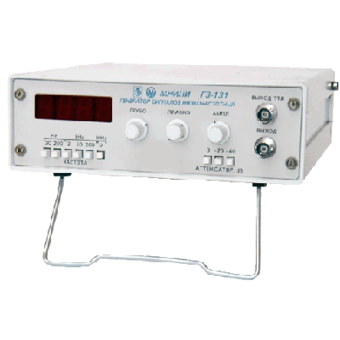

Генератор Г3-131

Печать

Описание

Формы сигналов: синус, импульс ТТЛ
6 поддиапазонов, цифровой индикатор частоты
Погрешность установки частоты ±1%
Нестабильность частоты 0,1% – за 15 мин, 0,5% – за 180 мин
Амплитуда >=10 В (без нагрузки); >=5 В (600 Ом)
Коэффициент гармоник: 0,5% до 20 Гц;
0,2% до 200 кГц; 1% до 2 МГц
Плавное и ступенчатое ослабление сигнала
Габариты, масса: 71х210х248 мм, 2 кг
Питание: ~220 В, 10 ВА

Генератор Г3-131 (генератор сигналов низкочастотный) - Оптимальное сочетание низкой цены и высоких технических характеристик

Генератор Г3-131 (генератор сигналов низкочастотный) формирует сигналы синусоидальной и прямоугольной (уровень ТТЛ) форм в диапазоне частот 2 Гц до 2 МГц с разделением на шесть поддиапазонов. В пределах каждого из поддиапазонов осуществляется плавная перестройка частоты. Для измерения и индикации частоты формируемых сигналов генератор имеет внутренний частотомер.
Генератор предназначен для исследования, настройки и испытаний систем и приборов используемых в промышленности, науке и образовании.

Характеристики

Диапазон частот	от 2 Гц до 2 МГц
Погрешность установки частоты	± 1 %
Амплитуда сигнала: - на нагрузке 600 Ом	не менее 5 В не менее 10 В
Плавное ослабление сигнала	не менее 20 дБ
Нестабильность частоты: - за 15 минут - за 180 минут	не более 0,1 % не более 0,5 %
Коэффициент гармоник: - в диапазоне частот от 10 Гц до 20 Гц - в диапазоне частот св. 20 Гц до 200 кГц - в диапазоне частот св. 200 кГц до 2 МГц	не более 0,5 % не более 0,2 % не более 1 %
